閘閥和截止閥有哪些不同

　　很多人不清楚閘閥和截止閥有哪些不同，其實它們在各種管路系統中起到很重好的控制作用。

　　每個閥門在外觀、結構甚至功能用途上都有所不同。然而，截止閥和閘閥在外觀上有一些相似之處。同時，它們都具有切斷管道的功能。因此，許多與閥門接觸不多的朋友會混淆兩者。事實上，如果你仔細觀察，截止閥和閘閥之間的區別仍然很大。

　　一、結構。

　　在安裝空間有限的情況下，應注意選型：

　　閘閥可以依靠介質壓力與密封面緊密關閉，以達到不泄漏的效果。當閥芯和閥座密封面始終相互接觸和摩擦時，密封面容易磨損。當閘閥接近關閉時，管道前后壓差較大，使密封面磨損更加嚴重。

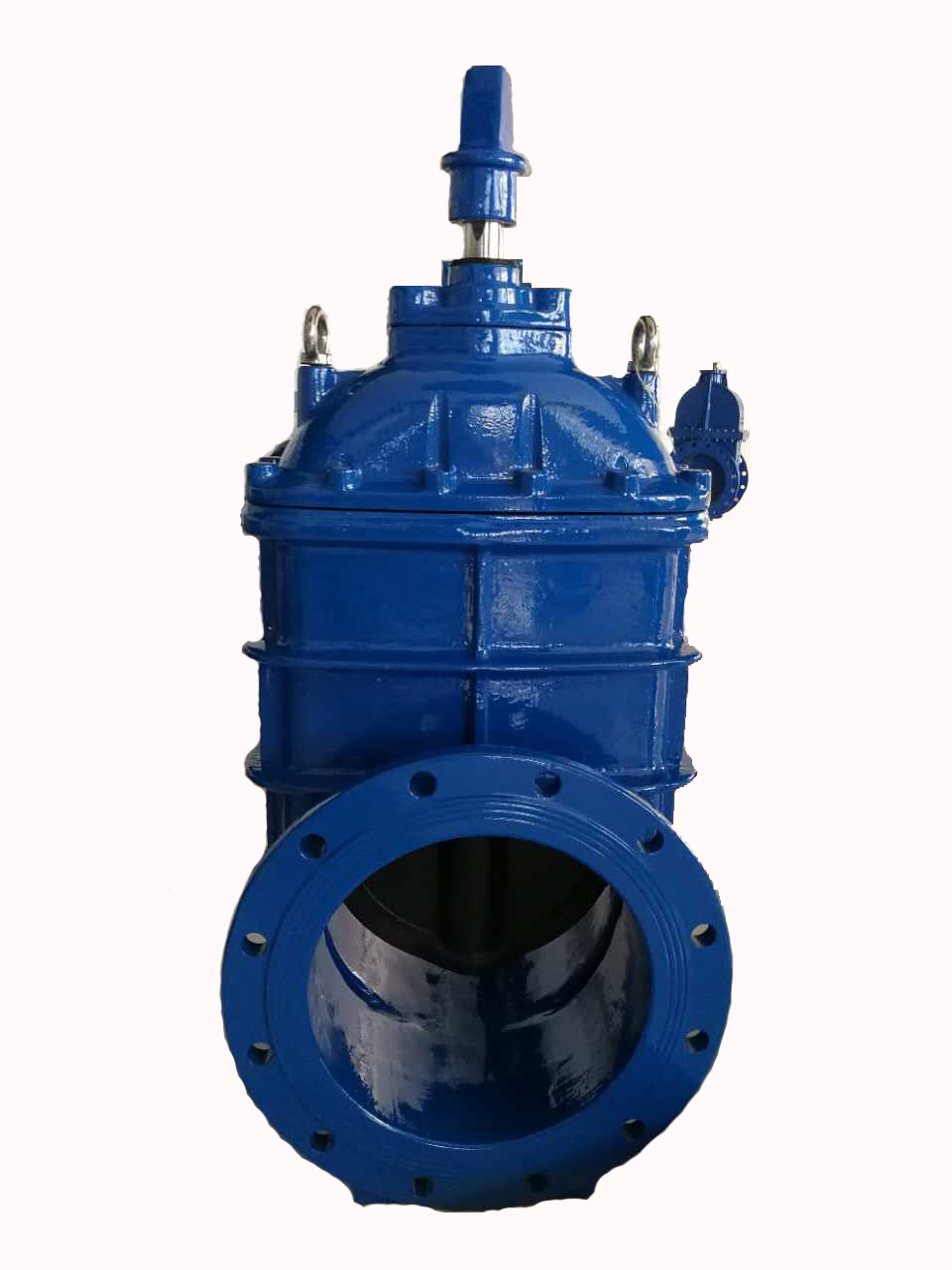

　　閘閥的結構將比截止閥更復雜。從外觀上看，在相同直徑下，閘閥高于截止閥，截止閥長于閘閥。此外，閘閥可分為明桿和暗桿。沒有截止閥。

　　二、工作原理。

　　當截止閥打開和關閉時，它是一個上升的閥桿類型，即旋轉手輪，手輪將與閥桿一起旋轉和提升。閘閥是轉動手輪，使閥桿進行升降運動，手輪本身的位置保持不變。

　　流量不同，閘閥需要完全打開或關閉，而截止閥不需要。截止閥規定了進出口方向，閘閥沒有進出口方向要求。

　　此外，閘閥只有兩種狀態：全開或全關。閘板開閉行程大，開閉時間長。截止閥的閥板運動行程要小得多，截止閥的閥板可以停在運動過程中的某個地方進行流量調節。閘閥只能用于截止，無其他功能。

　　三、性能差異。

　　截止閥可用于截止和流量調節。截止閥的流體阻力相對較大，啟閉時費力，但由于閥板距離密封面較短，啟閉行程較短。

　　由于閘閥只能完全打開和關閉，當它完全打開時，閥體通道中的介質流動阻力幾乎為0，因此閘閥的開啟和關閉將非常省力，但閘板遠離密封面，開啟時間長。

　　四、安裝和流向。

　　閘閥的流兩個方向的效果相同，安裝沒有進出口方向的要求，介質可以雙向循環。截止閥需要嚴格按照閥體箭頭標志的方向安裝。截止閥的進出口方向也有明確的規定。我國閥門的三個現代化規定，截止閥的流向應自上而下。

　　截止閥低進高出，外觀上管道明顯不在一相水平線上。閘閥流道在一條水平線上。閘閥的行程大于截止閥。

　　從流阻的角度來看，全開時閘閥流阻小，載止閥流阻大。普通閘閥的流普通閘閥的流動阻力系數約為0.08~0.12。開啟和關閉力小，介質可以在兩個方向流動。普通截止閥的流動阻力是閘閥的3-5倍。密封需要強制關閉。截止閥的閥芯在完全關閉時與密封面接觸，因此密封面的磨損很小。由于主流需要增加執行器，因此應注意扭矩控制機構的調整。

　　安裝截止閥有兩種方法。一是介質可以從閥芯下方進入。其優點是當閥門關閉時，盤根不受壓力，可以延長盤根的使用壽命，并可以在閥門前的管道壓力下更換盤根;缺點是閥門的驅動扭矩較大，是上方流入的兩倍左右。閥桿軸向力大，閥桿易彎曲。

　　因此，這種方法一般只適用于小口徑截止閥(DN50以下)。DN200以上的截止閥采用介質從上方流入的方式。(電動截止閥一般采用介質從上方進入的方式。)介質從上方進入的缺點與下方進入的缺點正好相反。

　　五、密封。

　　截止閥的密封面是閥芯的小梯形側面(具體取決于閥芯的形狀)。一旦閥芯脫落，相當于閥門關閉(如果壓差大，當然不嚴格，但止回效果好)。閘閥由閥芯閘板的側面密封，密封效果不如截止閥，閥芯脫落不會像截止閥那樣相當于閥門關閉。
